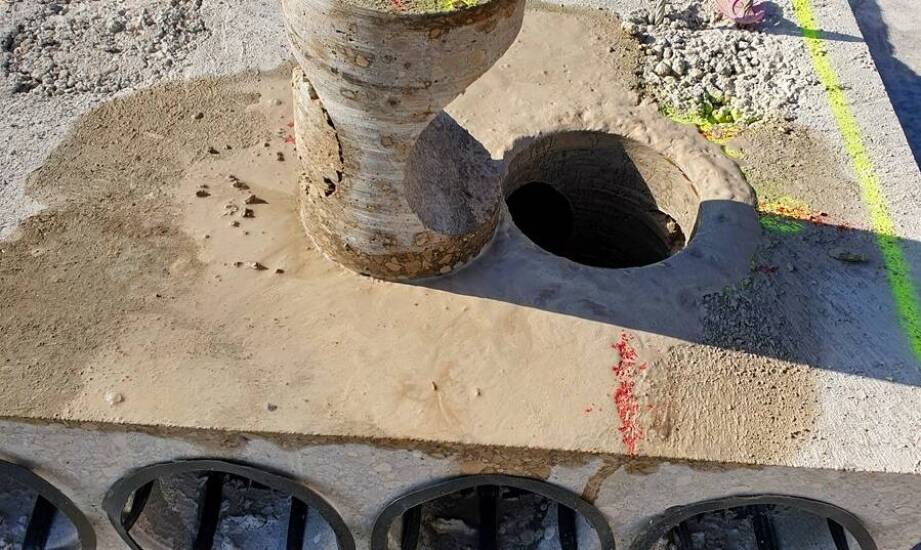

Jak miejsce osadzenia rury karbowanej wpływa na strefę kotwienia w słupie prefabrykowanym

W projektowaniu i produkcji słupów prefabrykowanych odpowiednio dobrane szalunki tracone tworzące otwory zakotwieniowe nie są neutralnym dodatkiem technologicznym. Ich położenie względem krawędzi elementu oraz ułożonego już zbrojenia bezpośrednio przesuwa strefę pracy pręta startowego w gotowym betonie. Niewłaściwie ustalona pozycja potrafi drastycznie ograniczyć dostępną długość zakotwienia lub wręcz całkowicie uniemożliwić swobodne wprowadzenie zbrojenia na placu budowy. To właśnie precyzyjna odległość krawędzi otworu od sąsiednich prętów podłużnych i strzemion decyduje o tym, czy stal będzie miała bezpieczną drogę wejścia do wnętrza elementu. Zbyt ciasne zaplanowanie tej przestrzeni generuje natychmiastowe kolizje z wymaganą otuliną, co w konsekwencji zaburza przekazywanie naprężeń między łączonymi fragmentami konstrukcji nośnej i wymusza kłopotliwe modyfikacje montażowe na obiekcie.

Rola szalunku traconego i planowanie przestrzeni kotwienia

Wykorzystywane w zakładach prefabrykacji rury karbowane umieszcza się w formie zbrojarskiej jeszcze przed rozpoczęciem etapu betonowania. Pełnią one funkcję stalowego szalunku traconego, który odpowiada za wykreowanie pustego kanału o ściśle określonej geometrii wewnątrz betonowego elementu. Przez ten otwór, już po przetransportowaniu i spionowaniu słupa na placu budowy, wprowadza się pręt łączący dany moduł z fundamentem lub kolejną kondygnacją obiektu. Profilowana struktura blachy ma tutaj znaczenie krytyczne, ponieważ specyficzne karbowanie powierzchni znacząco zwiększa przyczepność późniejszej zaprawy iniekcyjnej do betonu bazowego. Dzięki temu zabiegowi gotowy słup żelbetowy jest w stanie w pełni bezpiecznie przenosić siły ścinające i momenty zginające powstające w sztywnych węzłach.

Dostarczane przez firmę Bonato Polska rozwiązania szalunkowe oraz homologowane systemy montażowe pozwalają zakładom produkcyjnym precyzyjnie przygotować formy przed zalaniem mieszanką. Inżynierowie i technolodzy muszą jednak bardzo starannie zaplanować samą pozycję takiego kanału względem osi słupa. Zgodnie z wiodącymi praktykami konstrukcyjnymi zaleca się, aby wewnętrzna średnica osadzonej rury wynosiła około trzech średnic kotwionego w niej pręta zbrojeniowego. Taka wyraźna dysproporcja nie wynika ze zjawiska nadmiarowości materiałowej, lecz zapewnia niezbędny luz manipulacyjny w trakcie wymagającego montażu wielkogabarytowych elementów na budowie. Daje to również techniczną gwarancję, że wysokowytrzymała zaprawa wypełniająca swobodnie i bez pęcherzyków powietrza otoczy wprowadzony pręt na całej jego projektowanej długości.

Wpływ odległości na zagęszczanie betonu i układ zbrojenia

Nawet optymalnie dobrana średnica otworu zakotwieniowego nie spełni swojego zadania technicznego, jeśli element zostanie zamocowany zbyt blisko prętów głównych słupa. Zbyt ciasne sąsiedztwo szalunku traconego i gęstej siatki zbrojeniowej skutecznie utrudnia prawidłowe zagęszczenie mieszanki betonowej podczas wibrowania formy. Standardowa buława wibratora często nie jest w stanie dotrzeć w najwęższe szczeliny układu, co prowadzi do powstawania niebezpiecznych pustek powietrznych w kluczowej strefie przypodporowej. Ubytki te drastycznie osłabiają naturalną adhezję wewnątrz słupa, stanowiąc tym samym bezpośrednie zagrożenie dla docelowej nośności całego połączenia konstrukcyjnego.

Każdy proces projektowania wymaga rygorystycznej weryfikacji ewentualnych kolizji z wymaganą otuliną betonową prętów zbrojeniowych. Według wytycznych normy PN-EN 1992-1-1 minimalna grubość otuliny dla łagodnej klasy ekspozycji XC1 wynosi 20 milimetrów, jednak w realiach produkcyjnych obecność dodatkowego kanału stalowego mocno komplikuje zachowanie tych podstawowych parametrów. W słupach zbrojonych prętami o średnicy powyżej 10 milimetrów rozstaw strzemion na ogół nie przekracza 400 milimetrów. Wprowadzenie rury w tak zdefiniowany układ wymusza na inżynierach miejscowe modyfikowanie rozstawu, aby zachować minimalną bezpieczną odległość gwarantującą równomierne otoczenie każdej wkładki stalowej matrycą cementową. Niewystarczający dystans od krawędzi zewnętrznej słupa nierzadko łamie surowe warunki ochrony antykorozyjnej, zmuszając technologów do całkowitego przeprojektowania zbrojenia węzła.

Ostatecznie o przewidywalności zachowania węzła konstrukcyjnego w systemach prefabrykowanych decyduje nie sam fakt wygenerowania otworu, ale precyzyjna relacja przestrzenna między szalunkiem traconym a układem prętów żelbetowych. Każde, nawet najmniejsze przesunięcie elementu rurowego wewnątrz stalowej formy pociąga za sobą diametralne zmiany w fizycznym rozkładzie naprężeń i warunkach dojrzewania mieszanki betonowej. Ścisła, poparta obliczeniami współpraca między biurem projektowym a technologami na hali produkcyjnej zapobiega kolizjom z otuliną i daje pewność, że po szczelnym zalaniu zaprawą iniekcyjną, pręt startowy uzyska niezakłóconą przyczepność na całej projektowanej długości.
